微型零照度低功耗監視系統
微型零照度低功耗監視系統主要由微型顯示器、微型攝像機、紅外照明二極管和電源組成，構成一個完整的閉路監視系統，根據用途的不同，系統的配置和性能指標稍有區別，在一些特殊場合有著不可替代的用途。
用途舉例：
1。主動式紅外線無光夜視儀
2。水下攝像機
水下攝像機可以讓我們的眼睛可以延伸到水底，比如用來觀察水中小動物的生存情況、協助警察在水底搜尋物證、觀看河道的淤泥分布、檢查水底電纜或管道是否破損或者用來釣魚直接觀察魚兒是否咬鉤！
3。復雜機械設備維修用
一些復雜的機械設備或者電子設備因為結構的原因空間很小，人眼不可能觀察到內部，這時可以將攝像機探頭放入設備內部，通過顯示屏觀察就可以一目了然了。
4。管道疏通使用
不管是家里的管道還是工業管道出了問題都是非常令人頭疼的，用這套設備也可以用來直接觀察管道內部，然后進行維修。
5。易燃易爆等危險場合觀察用
在易燃易爆等危險場合，直接用人眼觀察是有一定危險性的，用這套設備可以代替你珍貴的雙眼。

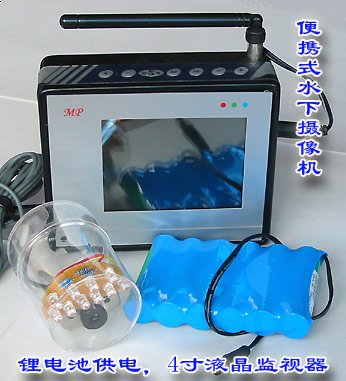

典型產品1：水下攝像機 （無產品，不供貨，請勿詢問）
水下攝像機主要用于拍攝水下的圖像，攝像機通過防水處理可以直接投入水中使用，因為水底的光線很弱，所以攝像機帶有紅外線發射管，在完全沒有光照的情況下也能正常工作，在攝像機周圍裝有15個紅外線發光二極管，能看清水下2米左右的物體，視水的渾濁程度影響。通過電纜將圖像信號傳輸?shù)轿⑿捅O(jiān)視器中并顯示出來。功率消耗：7～8V/280毫安。電源用兩節直徑16毫米高65毫米的1300毫安時的鋰電池供電，能連續工作3小時以上
這是后來設計的一種水下黑白攝像機，采用SS2000BS攝像機，另外增加了10個紅外線照明二極管輔助光源，共用12伏直流電壓。
典型產品2：手掌式主動紅外線夜視儀 （無產品，不供貨，請勿詢問）
在很多影片中可以看到戰士頭戴夜視儀進行作戰，他們使用的一般是被動式微光夜視儀，這里介紹的是主動式紅外夜視儀，主動式紅外夜視儀利用人眼看不見的紅外光作光源，通過攝像機和監視器將圖像顯示出來。這是站長設計的一個可以放在手掌的中的實用夜視儀，主要由SONY眼罩監視器、微型低照度黑白攝像機、15～20個高效率紅外發射管組成。
裝置的特點：因為人眼看不見紅外線，所以夜視儀具有隱蔽性好的最大特點。
功率消耗：7～8V/330毫安。
電源使用兩節直徑16毫米高65毫米的1300毫安時的鋰電池供電，能連續工作3小時以上。
夜視效果實測：
紅外發光管具有自聚光作用，因為紅外管設置在攝像機四周，所以在監視器中可以看到攝像機所對的方向會被紅外管照亮，大約2米的直徑，非常明亮，感覺就好象打了一個聚光電筒，最遠可以照亮6米左右的物體，在完全沒有光線的情況下用夜視儀走路是沒有問題的。
釣魚超級法寶－－－－－電子魚鏡
微型電子魚鏡 釣魚愛好者大多有過這樣的煩惱：魚鉤拋進水中老半天不見一點動靜，又不能下水去看看，使人往往“欲釣不能，欲罷不忍”好不容易有魚兒咬鉤了又常常因為把握不好“戰機”，只好望鉤興嘆！
站長是一位非常差勁的釣魚者，成績實在不好意思說，所以想了一些“旁門左道”的辦法，設計一套體積非常小巧的水底攝像監視系統，利用紅外線發光二極管作為輔助照明，能夠清晰地看清水底的情況，設計整個系統時充分考慮到釣魚者需要隨時更換釣魚地點，所以整個系統非常小型化，重量很輕而且耗電很省，工作電壓也較低，這樣就可以使用體積較小，重量較輕的電池，并且在保證整個裝置小巧、輕便的基礎上能工作很長時間。
電路原理 微型電子魚鏡由COMS型鈕扣攝像機、紅外線發光二極管、連接電纜、眼罩式2/3英寸黑白監視器和電源組成。
COMS型攝像機是近年來迅速發展起來的一種新型攝像機，和傳統的CCD型攝像機相比，它的體積可以做得非常小，大小和一枚二分硬幣相仿，所以俗稱鈕扣攝像機，耗電很省而且工作電壓較低，非常適合在一些便攜式場合使用。尤其是采用新型OV5116芯片組裝的黑白攝像機，它的圖象清晰度更高，已經和同價位的CCD攝像機相仿，所以COMS型攝像機在便攜式使用場合大有取代CCD攝像機的趨勢，而且COMS攝像機還有一個CCD型攝像機沒有的突出優點，它的光譜敏感范圍在近紅外線段比可見光的靈敏度高出5～6倍，所以在夜間利用紅外線發光二極管作為照明光源，雖然人眼看上去仍然一片漆黑，但是COMS攝像機卻能看得清清楚楚！因而用COMS攝像機更適合在夜間或者水底進行隱蔽觀察。
將SS2000BS黑白攝像機作密封處理后，沉入水底，便可以將水底的圖像有線或者無線傳輸出來，在攝像機周圍裝有15個紅外線發光二極管所以在水底能看清2米左右的物體，視水的渾濁程度影響。攝影機和監視器之間通過傳輸電纜連接，傳輸電纜是一線兩用的，既負責將攝像機輸出的視頻信號傳輸給監視器，又擔負著向攝像機和紅外線發光二極管供電的功能，應該盡量選用線徑細、隱蔽性好的。站長選用了一種優質的雙芯屏蔽線代替視頻電纜，原用于音響中作音頻傳輸?shù)�，線徑只有3毫米，經試用效果很好在50米距離內傳輸視頻信號圖象仍然很滿意，這大概和釣魚的地點一般電磁干擾較弱有一定的關系。
超小型眼罩式黑白監視器就是家用攝像機的電子尋像器，體積只有11x4x3厘米，外形象一個被拉長的大雞蛋。標準視頻信號輸入，通過一個2/3英寸的黑白顯象管將圖像顯示出來，通過專用的放大鏡觀看，實際圖像清晰、逼真。站長使用的是SONY品牌的家用攝像機的電子尋像器。監視器的電源電壓為5伏，工作電流只有100毫安。眼罩式監視器有一個突出的優點，就是可以避免周圍強烈光線的干擾，如果用普通的5.5寸小電視機作監視器，在周圍強烈陽光的照耀下，圖象的對比度會很低，加之水底攝像時圖象本身就不夠清晰，造成監控效果很差。
2。制作方法 可以先挑選一個透明度較好的無色玻璃瓶，瓶蓋要螺旋型的，一定要有密封圈，體積不要太大，只要能放入超微型攝像機即可，將超微型攝像機和照明用的紅外線發光二極管用熱溶膠固定在瓶子的一側，在攝像機的下方可以放置一些鉛塊，并且用熱溶膠固定住，使瓶子的重心集中在鉛塊附近，這樣投放到水中后瓶子受水的浮力作用時可以使攝像機鏡頭一直保持向上的觀察角度
3。注意事項 水下攝像機一定要注意防水！在瓶蓋和電纜的結合處可以用熱溶膠粘固，再用打火機加熱一下，使熱溶膠重新融化流動，再冷卻凝固，這樣可以使結合處粘結得更加牢固。有條件的讀者可以找一些“變色硅膠顆�！碧畛湓谄孔又�，“變色硅膠顆粒”是一種用在電力變壓器中的水分吸附劑在干燥的情況下是天藍色的，如果吸附了足夠多的水分后會變成淡紅色，通過觀察硅膠顆粒的顏色就會知道瓶子是否進水。瓶子的外形一定要圓滑，不然水底的水草和雜物較多，如果一旦纏繞住瓶子把攝像頭扯留在水中那就損失大了*^_^*
用途擴展 超微型電子魚鏡不但能用于觀察魚兒是否咬鉤，而且還是一個性能相當不錯的水下攝像機，可以用來觀察水中小動物的生存情況、協助警察在水底搜尋物證、觀看河道的淤泥分布、檢查水底電纜或管道是否破損等。毫無疑問可以讓我們的眼睛可以延伸到水底，同時整個系統又是非常低廉的，只和一根高檔的釣魚桿價格相仿，是大多數釣魚愛好者都能承受的。歡迎讀者在制作電子魚鏡時可以和筆者交流制作心得
本產品無貨，不供貨，請勿詢問！
