紅外線反射型檢測傳感器
紅外線反射型傳感器實際上是一種一體化的紅外線發射、接收器件，它內部包含紅外線發射、接收及信號放大與處理電路，能夠以非接觸的形式檢測出前方一定范圍內的人體或物體，并轉換成高電平信號輸出。由于紅外線反射型傳感器內部采用了低功耗器件和抗干擾電路，所以工作穩定可靠，性能優良，可廣泛應用于各種自動檢測，自動報警和自動控制等裝置中。如：光電計數器，接近式照明開關，自動干手器，自控水龍頭，感應門鈴，倒車告警電路。
紅外線反射檢測傳感器
45元

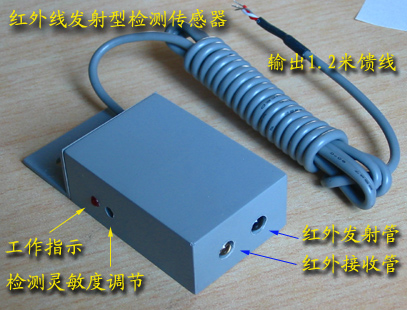

紅外線反射型傳感器的外形和引線見上圖，本器件屬模塊化產品，全部電路焊裝在一只46x32x17mm（不包括安裝支架）的塑料盒內。盒的側面設有狀態指示燈和靈敏度調節孔，一只橙色的發光管用來作為狀態指示，沒有檢測到反射物體時熄滅，有反射物時點亮發光。
靈敏度調節孔用來調節反射檢測距離，順時針調距離增大，逆時針調距離減小。紅外線反射型傳感器通過一條1.5米的雙芯屏蔽線做為輸出引線，其中紅色線為電源正極，藍色線為輸出端，黃色接電源負極。藍色線靜態時為低電平，有反射物時輸出高電平，最大輸出電流大于3mA。實際應用時，如需加長引出線，可選用相同材質的雙芯屏蔽線即可。
紅外線反射型傳感器的電參數：工作電壓5～12V，極限電壓15V，工作電流5～20mA，最大30mA，對應檢測距離為0～120㎝。
紅外線反射型傳感器的輸出端內部電路見上圖，由于考慮器件的通用性和輸出保護措施，加入了限流保護電路，當外接負載超過額定值時啟動保護，自動減小輸出電流，以保護組件和外部負載的安全。
當紅外線反射型傳感器接通電源后，即從模塊內部的紅外線反射管向前方發射38KHZ的調制紅外線，一旦有物體或人體進入有效范圍內時，紅外線就會有一部分被反射回來，被與發射管同排安裝的光敏接收管收到并轉換成同頻率的電信號后，由模塊內部電路進行放大，解調，整形，比較處理后，在輸出端給出高電平信號。
紅外線反射型傳感器的檢測距離與工作電壓密切相關。工作電壓越高，紅外線反射功率越強，檢測距離就越遠；反之，電壓低，檢測距離就相對較近。
由于紅外線反射型傳感器使用了調制技術和采用進口帶補償?shù)目垢蓴_器件，在一定程度上解決了抗干擾的問題，如白天、黑夜的靈敏度基本保持一致，這是其它產品所無法比擬的，但由于未加入密碼電路，故在離頻閃的日光燈較近距離時（2米以內），紅外線反射型傳感器會有同步的輸出，使用時請注意回避正對日光燈（不包括用電子變壓器啟動的日光燈）。
紅外線反射型傳感器的應用舉例：
1，自動取款機的保護玻璃控制器
當有人站在取款機前時紅外線反射型傳感器輸出高電平，并通過RC網絡延時數秒，確認來人是取款而不是經過時，給PC機送去高電平，由PC控制電機啟動，保護玻璃抬起。當取款人走后，紅外線反射型傳感器轉為低電平，RC網絡在數秒后也輸出低電平，PC再控制電機使保護玻璃降下來。從而完成對自動取款機的保護。見圖3。
2，自動干手機
自動干手機是一種使用很普遍的電器，用來干燥手或物品。在這里紅外線反射型傳感器直接通過延時電路控制固態繼電器，帶動電爐絲和風扇工作（見圖4）
同樣的電路，將負載換成電磁閥，就可以組成沖便衛生潔具。
3，阻擋物識別器
圖5是紅外線反射型傳感器用于汽車玩具的控制，當前方有阻擋物時， D1紅外線反射型傳感器會輸出控制信號，停止前行并自動后退或轉彎。使玩具具有智能化，現在部分出口玩具已裝備有此種電路。電路中D1是運轉
D2電機，D2是轉向電機。三極管均為高放大倍數的大功率管。將電路加以改進后可用做汽車倒車距離告警器。
4，計數傳感器
在一些設備或流水線上需要對產量或流量進行統計，用紅外線反射型傳感器可以直接作為傳感器件。再利用LED2六位計數器即可組成完整的計數系統，用于監控生產情況。參考電路見圖6。
5，入侵報警器
將紅外線反射型傳感器安裝在門窗的兩側或通道的位置，當有人進入時紅外線反射型傳感器就會檢測出來，并且啟動警報系統工作。由于紅外線反射型傳感器發出的是紅外線，所以不易察覺故具有很強的隱蔽性。在這時紅外線反射型傳感器甚至可組成對射的檢測系統，以提高控制范圍。
注意事項：
1， 在紅外線反射型傳感器的前方或側面不應有大面積的阻擋物或反射物，以免影響其正常工作。
2， 外界的各種顏色因?qū)t外線的反射效率不同，表現出的檢測距離也不一樣。如我們站在紅外線反射型傳感器的前方，身著淺色（白、灰、黃）和身著深色（黑、藍、紫）時會造成檢測距離的不同，此屬正�，F(xiàn)象。
3， 紅外線反射型傳感器的檢測距離于工作電壓有關，電壓越高距離越遠。
紅外線反射檢測傳感器 45元
