家用防盜報警器源程序
家用防盜報警器源程序清單 ；采用89C2051無P3.6引腳！正常時P3口輸入低電平，報警時P3.0～P3.5輸入高電平，從P3.7引腳輸出高低電平間隔1秒的報警脈沖信號。
ORG 0000H ;開機復位PC指向0000H地址
AJMP MAIN ；轉入主程序
ORG 001BH ；定時器T1入口
LJMP WT0 ；轉入定時器T1中斷程序
ORG 30H ；這條語句有何作用？指定下一條程序的地址為30H
MAIN: MOV SP,#50H ；堆棧從50H開始
MOV 20H,#0 ；20H清零
MOV 24H,#0 ；24H清零
MOV P3,#0 ；P3口輸出低電平
MOV P1,#0 ；P1口輸出低電平（紅外線發射二極管工作）
MOV TH0,#6 ；此處不懂，預置數為多少？如何計算？答×初值為6，那么256－6＝250，當T0計數250個脈沖后發生中斷，如果時鐘頻率為6M那么機器周期為2us，T0的定時時間為500us。
MOV TL0,#6 ；不懂��！
MOV TMOD,#02H ；TO工作方式為2
SETB EA ；打開總中斷
SETB ET0 ；開T0中斷
SETB TR0 ；T0開始計數
M: MOV P1,#00H ；P1口輸出低電平（以上程序所做的是開機初始化，程序進行基本設置）
MOV A,P3 ；將P3口的值賦予A
ANL A,#7FH ；將A的值和01111111作與運算，并且結果保留在A中
CJNE A,#7FH,W37 ；如果A不等于01111111那么跳轉到W37（也就是說當P3口輸入高電平時報警
AJMP M ；返回到M處（處于監控等待狀態）
WT0: PUSH ACC ；將累加器A中的數值壓入堆棧
PUSH PSW ；將程序狀態字PSW壓入堆棧（保護現場）
INC 22H ；將22H中的值加1
MOV A,22H ；將22H中的值賦予A
CJNE A,#200,TORETI ；如果A中的值不等于200那么跳轉到TORETI（退出中斷）（也就是說中斷200次后往下執行）
MOV 22H,#0 ；將22H中的數值清零
INC 23H ；將23H中的值加1
MOV A,23H ；將23H中的值賦予A
CJNE A,#10,TORETI ;1s 如果A中的值不等于10那么跳轉到TORETI（退出中斷）（在中斷10次，那么只有中斷200x10＝2000次以后程序才能往下執行）
MOV 23H,#0 ；將23H中的數值清零
JNB 00H,WBJ；00H應該是位地址20H.0 如果20H.0的值為0那么跳轉到WBJ
TORETI: POP PSW ；恢復PSW中的數值
POP ACC ；恢復A中的數值（恢復現場）
RETI；退出中斷
WBJ: CPL P3.7 ；對引腳P3.7狀態取反
AJMP TORETI ；跳轉到TORETI （退出中斷）
W37: INC 24H ；將24H中的值加1
MOV A,24H ；將24H中的值賦予A
CJNE A,#10,M ;如果A中的值不等于10那么跳轉到M（增加檢測時間，如果重復10次檢測到P3口輸入高電平時程序往下執行）
SETB 00H ；對位地址20H.0置1
AJMP M ；跳轉到M
END ；結束
網上的高手解答
一.功能描述 簡易光電報警器,六個光電對管構成六路檢測,如發生遮擋事件則輸出脈沖報警.

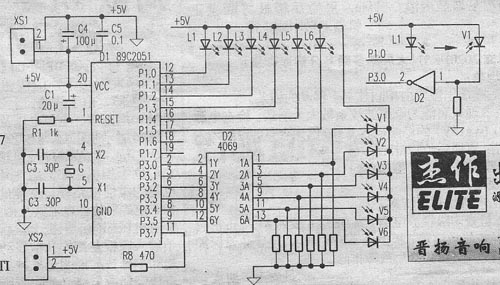

1.硬件 電路比較簡單也很典型,其中CD4069可換成40106施密特六路非門,效果會更好;P3.7也可利用起來;P1口要串入限流電阻或接三極管放大.
2.軟件 由主程序和中斷服務程序組成,主程序負責檢測外部觸發,由中斷程序輸出報警脈沖.
二.問題回答
1. "ORG 30H" ORG,END等都為偽指令,在此指出MAIN段程序的程存地址從30H開始,在本程序中也可省略,這只是一般寫程序的風格習慣而已.因?yàn)榇谥袛喾⻊?wù)入口地址是23H,從30H開始主程序就避免了對五個中斷服務程序的干擾,并為以后其他中斷的使用留下程存空間.在此程序中由于只用了T0中斷,所以緊接"LJMP
WT0" 后面寫MAIN段也是可以的.
2. "MOV TH0, #6" 設TH0初值為6,計算很簡單,方式2時為8位計數器,256-6=250,故6M時500微秒溢出.你的說明是正確的.
3. "MOV TL0, #6" 因?yàn)榉绞?為8位自動裝填,每個機器周期只是對TL0加一,加滿后再將TH0的值賦給TL0重新計數,TH0值一直保持不變.設TL0初值為6意味著只要一打開TR0,則從6開始計數.實際上此句也可省略,因?yàn)椴还躎L0初值為何,最長256周期后TH0值6必然要賦給TL0.
三.錯誤及更正
1. "JNB 00H, WBJ"應為"JB 00H,WBJ"!! 程序開始時,"MOV 20H, #0"已將位00H清零,所以一開始運行不需觸發進中斷就產生報警信號(P3.7輸出方波);相反,外部報警觸發后它反而不回報警了(因?yàn)?0H被置成1了).
2. "MOV P3, #0" 應去掉!! P3口作為光電檢測輸入口,由P3口的上拉結構可知,要輸出數據P3口必須先置為高態,原程序中初始化就將P3口置零,不僅不能輸入任何信號而且很容易燒毀芯片(4069輸出高時),是很嚴重的錯誤!
3. "ANL A, #7FH.CJNE A, #7FH,W37" 其中7F改為3F. P3.6口在2051芯片中作為P1.0和P1.1的比較輸出(片內),其值取決于P1.0和P1.1.在此應用中不能保證P3.6一定為高,很容易導致誤報或根本不能工作.實際上只用了6路輸入檢測,干嗎是7F呢?
4. 22H,23H是用來作為分頻計數控制P3.7輸出周期,最好在初始化MAIN將兩者清零,避免不必要的麻煩.如22H為200,23H為10時需好長時間才能進入處理P3.7.
5.中斷入口地址.....
四.其它
1.時間問題 22H,23H兩者作為P3.7輸出方波周期的延時計數,故P3.7周期T=2*200*10*500微秒=2秒,占空比為1.
2.24H用來計數檢測10次其目的是為了提高抗干擾能力.
五.我的評價(一家之言,僅供參考)
總體看來功能清晰,但程序?qū)嵲谑侨唛L,有許多地方可簡化和改進.嚴格來說有很多漏洞.
1. 中斷中PSW無須壓棧保護,程序中沒有牽扯到PSW.不是什么都要保護,壓棧使用多了都可靠性不利.
2. "INC 22H.MOV A,22H. CJNE A, #20, TORETI"換為"DJNZ
R2,TORETI. MOV R2, #200 ",初始化中加入" MOV R2, #200"豈不更好(參見我以前給你程序),甚至不用什么"PUSH ACC.
POP ACC"了,盡量避免用"CJNE..."之類的指令.程序中其它類同(共有三處).
3. 猜猜WBJ段中" RETI"干什么用?
4. 原程序在主程序中采用循環檢測,而用中斷來輸出報警信號,從資源利用角度來說很不科學.例如:沒有報警時程序進中斷根本不干事,報警后輸出不會停止但還是要中斷返回執行主程序的檢測過程.實際上定時中斷是很寶貴的資源,在原程序中沒有涉及到睡眠等問題,中斷輸出方波功能完全可直接寫入主程序,這里用中斷可謂"殺雞用牛刀",利用率太底了。。.
編程學習還差不多.
5. 電路中直接用光電管檢測,光電管卻一直處于恒開狀態.這對安全要求比較高的場合是根本不行的.紅外主動報警器安全要求較高時要用到數據加密處理的.例如在原電路軟件中各對光電管分別進行動態的可變數據通信(即用數據光通信進行封鎖,注意時間問題),一旦發現數據出錯即處理報警,這樣安全性就可提高一個檔次!原電路不需動.寫出這樣的程序才能算有意思,不是很難,以后有能力你可嘗試.
好了,就說怎么多,請你細細分析一下,完全理解后請給我詳細談?wù)勀愕母杏X.我想如果原程序能順利工作,我馬上就去跳樓(通知我一聲).實際上根據電路功能程序有好多寫法,都比這個要強.由于時間關系在此省略,見諒,請自行練習.
