點陣板（萬能板/洞洞板)的使用焊接技巧

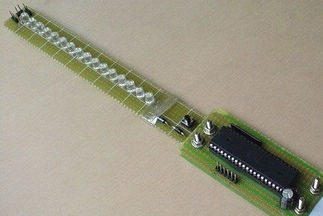

點陣板（萬能板/洞洞板）是一種按照標準IC間距（2.54mm）布滿焊盤、可按自己的意愿插裝元器件及連線的印制電路板，俗稱“洞洞板”。相比專業的PCB制版，洞洞板具有以下優勢：使用門檻低，成本低廉，使用方便，擴展靈活。比如在學生電子設計競賽中，作品通常需要在幾天時間內爭分奪秒地完成，所以大多使用洞洞板。

點陣式萬能實驗小板：0.7元一片 點陣式萬能實驗大板：2.2元一片

焊接前的準備

在焊接點陣板之前你需要準備足夠的細導線用于走線。細導線分為單股的和多股的（上圖右）：?jiǎn)喂捎矊?dǎo)線可將其彎折成固定形狀，剝皮之后還可以當作跳線使用；多股細導線質地柔軟，焊接后顯得較為雜亂。

點陣板具有焊盤緊密等特點，這就要求我們的烙鐵頭有較高的精度，建議使用功率30瓦左右的尖頭電烙鐵。同樣，焊錫絲也不能太粗，建議選擇線徑為0.5～1mm的。

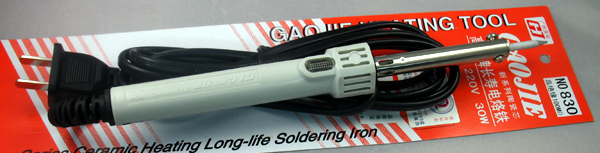

產品4：廣州黃花陶瓷芯30W長壽命電烙鐵（20元一把）

廣州黃花電子廠的名牌產品，升溫迅速，采用最新的陶瓷發熱體，使用壽命極長，可以長時間工作，采用無鉛長壽命烙鐵頭不容易燒死，絕緣電阻大于100M，可以焊接怕靜電的器件，手柄帶電源指示燈功能，使用更方便。

手工焊接操作的基本步驟：

掌握好電烙鐵的溫度和焊接時間，選擇恰當?shù)睦予F頭和焊點的接觸位置，才可能得到良好的焊點。正確的手工焊接操作過程可以分成五個步驟：

⑴ 步驟一：準備施焊（圖）

左手拿焊絲，右手握烙鐵，進入備焊狀態。要求烙鐵頭保持干凈，無焊渣等氧化物，并在表面鍍有一層焊錫。

⑵ 步驟二：加熱焊件（圖）

烙鐵頭靠在兩焊件的連接處，加熱整個焊件全體，時間大約為1～2秒鐘。對于在印制板上焊接元器件來說，要注意使烙鐵頭同時接觸兩個被焊接物。例如，圖中的導線與接線柱、元器件引線與焊盤要同時均勻受熱。

⑶ 步驟三：送入焊絲（圖）

焊件的焊接面被加熱到一定溫度時，焊錫絲從烙鐵對面接觸焊件。注意：不要把焊錫絲送到烙鐵頭上！

⑷ 步驟四：移開焊絲（圖）

當焊絲熔化一定量后，立即向左上45°方向移開焊絲。

⑸ 步驟五：移開烙鐵（圖）

焊錫浸潤焊盤和焊件的施焊部位以后，向右上45°方向移開烙鐵，結束焊接。從第三步開始到第五步結束，時間大約也是1～2秒。

焊接注意要點：

⑴ 保持烙鐵頭的清潔

⑵ 靠增加接觸面積來加快傳熱

⑶ 加熱要靠焊錫橋

⑷ 烙鐵撤離有講究

烙鐵的撤離要及時，而且撤離時的角度和方向與焊點的形成有關。圖5.18所示為烙鐵不同的撤離方向?qū)更c(diǎn)錫量的影響。

⑸ 在焊錫凝固之前不能動

⑹ 焊錫用量要適中

⑺ 焊劑用量要適中

⑻ 不要使用烙鐵頭作為運送焊錫的工具

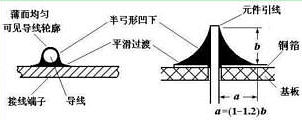

理想焊點的外觀：

① 形狀為近似圓錐而表面稍微凹陷，呈漫坡?tīng)睿院附訉?dǎo)線為中心，對稱成裙形展開。虛焊點的表面往往向外凸出，可以鑒別出來。

② 焊點上，焊料的連接面呈凹形自然過渡，焊錫和焊件的交界處平滑，接觸角盡可能小。

③ 表面平滑，有金屬光澤。

④ 無裂紋、針孔、夾渣。

點陣板的焊接方法：

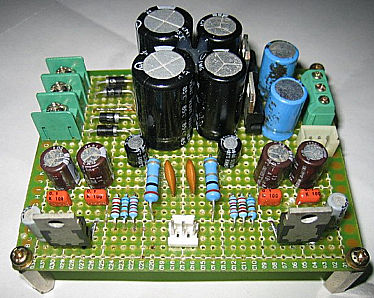

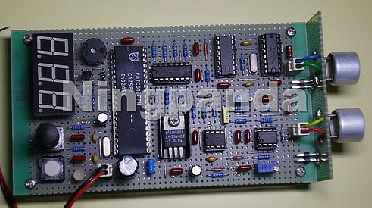

對于元器件在洞洞板上的布局，大多數人習慣“順藤摸瓜”，就是以芯片等關鍵器件為中心，其他元器件見縫插針的方法。這種方法是邊焊接邊規劃，無序中體現著有序，效率較高。但由于初學者缺乏經驗，所以不太適合用這種方法，初學者可以先在紙上做好初步的布局，然后用鉛筆畫到洞洞板正面（元件面），繼而也可以將走線也規劃出來，方便自己焊接。

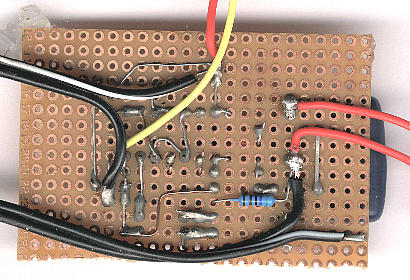

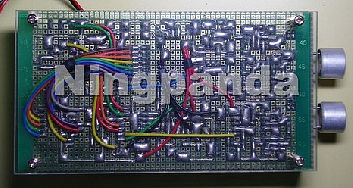

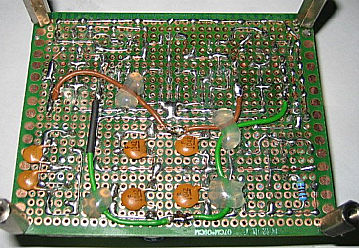

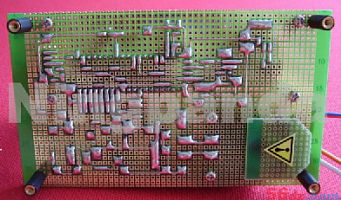

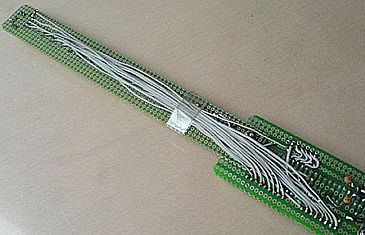

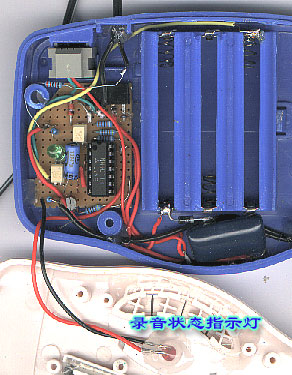

對于點陣板的焊接方法，一般是利用前面提到的細導線進行飛線連接，飛線連接沒有太大的技巧，但盡量做到水平和豎直走線，整潔清晰�，F(xiàn)在網上流行一種方法叫錫接走線法工藝不錯，性能也穩定，但比較浪費錫。純粹的錫接走線難度較高，受到錫絲、個人焊接工藝等各方面的影響。如果先拉一根細銅絲，再隨著細銅絲進行拖焊，則簡單許多。洞洞板的焊接方法是很靈活的，因人而異，找到適合自己的方法即可。

     很多初學者焊的板子很不穩定，容易短路或斷路。除了布局不夠合理和焊工不良等因素外，缺乏技巧是造成這些問題的重要原因之一。掌握一些技巧可以使電路反映到實物硬件的復雜程度大大降低，減少飛線的數量，讓電路更加穩定。下面就筆者的經驗談?wù)劧炊窗宓暮附蛹记伞?br>
1、初步確定電源、地線的布局

    電源貫穿電路始終，合理的電源布局對簡化電路起到十分關鍵的作用。某些洞洞板布置有貫穿整塊板子的銅箔，應將其用作電源線和地線；如果無此類銅箔，你也需要對電源線、地線的布局有個初步的規劃。
2、善于利用元器件的引腳

    洞洞板的焊接需要大量的跨接、跳線等，不要急于剪斷元器件多余的引腳，有時候直接跨接到周?chē)B接的元器件引腳上會事半功倍。另外，本著節約材料的目的，可以把剪斷的元器件引腳收集起來作為跳線用材料。

3、善于設置跳線

    特別要強調這一點，多設置跳線不僅可以簡化連線，而且要美觀得多。

4、善于利用元器件自身的結構

筆者焊接的矩陣鍵盤。這是一個利用了元器件自身結構的典型例子：圖中的輕觸式按鍵有4只腳，其中兩兩相通，我們便可以利用這一特點來簡化連線，電氣相通的兩只腳充當了跳線。

5、善于利用排針

    筆者喜歡使用排針，因?yàn)榕裴樣性S多靈活的用法。比如兩塊板子相連，就可以用排針和排座，排針既起到了兩塊板子間的機械連接作用又起到電氣連接的作用。這一點借鑒了電腦的板卡連接方法。

6、在需要的時候隔斷銅箔

    在使用連孔板的時候，為了充分利用空間，必要時可用小刀或者打磨機割斷某處銅箔，這樣就可以在有限的空間放置更多的元器件。

7、充分利用雙面板

    雙面板比較昂貴，既然選擇它就應該充分利用它。雙面板的每一個焊盤都可以當作過孔，靈活實現正反面電氣連接。

8、充分利用板上的空間

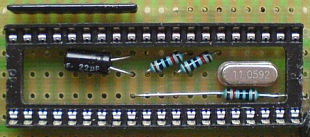

    芯片座里面隱藏元件，既美觀又能保護元件。
