數字式溫度/濕度測量計
在日常生活和生產中，我們經常要測量環境的溫、濕度，傳統的測量方式采用水銀溫度計和干濕球濕度計查算法，存在著誤差大，操作使用不便等問題，采用工業級測量儀表價格昂貴。
這里提供的是采用單片機及數字傳感器開發出數字溫度/濕度檢測計，應用在農業生產過程中，對日光溫室生產過程中的主要環境因子---溫濕度進行監測，經過幾年來在實際生產中的應用，性價比很高，倍受歡迎，現介紹給廣大愛好者DIY，并提供全部套件或編程的單片機芯片，詳細情況可與我們聯系。
1．表計結構及性能

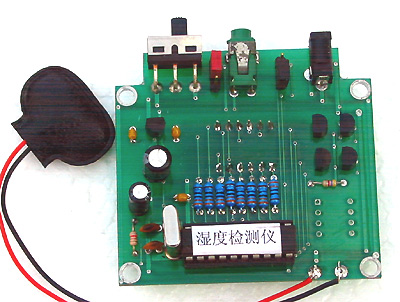

本測量計分溫度和濕度測量兩種，分別包括數字溫度探頭、數字濕度探頭、溫度測量計和濕度測量計主機，其外型結構如圖（1）示。

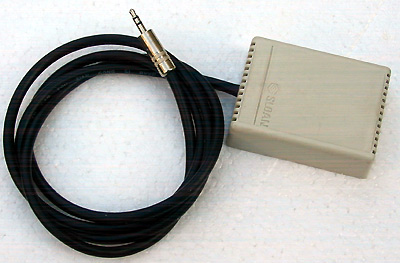

溫度檢測探頭
濕度檢測探頭
儀表技術參數如下：
測溫范圍：-50 +125℃；
分 辨 率： 0.5℃；
誤 差：±0.5℃；
測溫延時：1秒；
探頭電纜長度：小于200米；
測濕范圍：5~99%
分 辨 率：0.5%
測濕延時：1秒
誤 差：±3%；
探頭電纜長度：小于10米；
電 源：9V 0.2W, 采用9V電池和整流電源供電；
2．表計原理圖
本測量計主機原理圖如圖（2）所示，IC01采用AT89C2051，顯示采用4位紅色共陽級掃描數碼管；溫度探頭采用DS18B20數字溫度傳感器。該器件具有如下特點：
● 一線制接口，只需一個管腳完成數據傳送交換。
● 全球唯一的編碼簡化了分布式溫度傳感器的應用。
● 無需外圍部件。
● 可以由數據線提供電源 電壓在3.0~5.5V之間
圖（2） 溫度/濕度檢測計原理圖
● 測溫范圍 -55℃～+125℃（-67℉～+257℉）
● 在-10℃～+85℃內測量精度為±0.5℃
● 9~12位分辨率可通過編程設定。
● 把12位的二進制數顯示轉換成十進制數，轉換時間為750ms。
● 用戶可自定義的非易失的溫度報警閾值點。
● 報警裝置用查詢命令能確認并給溫度超限閾值。
● 可用于溫度調節裝置的控制、工業系統、用戶產品、溫度測量或任何熱敏系統。
有關DS18B20的編程指令有很多資料介紹，讀者可自行查閱。
濕度探頭采用Humirel系列濕度傳感器，該傳感器為固態多聚物高分子濕度傳感器，具有如下特點：
● 無需校正的完全互換性；
● 高可靠性和長期穩定性；
● 恢復時間短（長期飽和態后可瞬間恢復）；
● 適用于線性電壓輸出和頻率輸出電路；
其特性參數如下：
1．最大參數范圍：（TA=25℃）
參 數 符號 典型值 單位
工作溫度 Ta -40-+100 ℃
保存溫度 Tstg -40-+125 ℃
電源電壓 Vs 10 Vac
溫度范圍 RH 0-100 %RH
2．參數特性：（TA=25℃）
參 數 符 號 最小值 典型值 最大值 單 位
溫度測量范圍 RH 1 99 %
電源電壓 Vs 5 7 Vdc
等效電容（54.4%10KHz） C 177 180 183 pF
等效電容的溫度相關性 TCc 0.04 pF/℃
靈敏度（10KHz） Δc/%RH 0.3 pF/℃
漏電流（Vcc） 1 nA
恢復時間 10 s
濕度遲滯 ±1.5 %RH
穩定期 0.5 %RH/yr
響應時間 5 s
線形度 ±2 %RH
3．工作范圍：
Ⅰ區：在此溫度濕度范圍內可正常穩定工作。
Ⅱ區： 可正常工作，但如果連續工作在此范圍可能影響傳感器壽命。
Ⅲ區：不保證正常工作，器件易受損。
4．典型電容與濕度函數曲線：
從曲線看，該傳感器具有較好的線性度。且在-40℃至+60℃范圍的環境溫度下工作，性能穩定。
由IC02與CF01組成的非電量信號檢測變送電路將環境的濕度信號轉變?yōu)?br>
頻率信號，IC01的T0口對頻率值進行采樣，由程序?qū)崿F(xiàn)數字濾波、誤差修正后檢測值送顯示。
程序的編制采用MCS-51匯編語言實現。濕度測量主要部分程序簡介如下：
;. . . . . . 讀 濕 度 值 . . . . . .
RDSDZ: MOV DPTR,#SDTAB ;計數器TH1,TL1值為實際頻率值
CLR A ;判斷濕度下限
MOVC A,@A+DPTR
INC DPTR
CLR C
CJNE A,FEQH,RSD5
MOVC A,@A+DPTR
CLR C
CJNE A,FEQL,RSD5
RSD5: JNC RSD4
MOV SDZ3,#0DH ;超出下限
MOV SDZ4,#0DH
SJMP RSDRET
RSD4: MOV R7,#0
INC DPTR
RSD1: CLR A
MOVC A,@A+DPTR
INC DPTR
CJNE A,FEQH,RSD2
CLR A
MOVC A,@A+DPTR
SUBB A,FEQL
RSD2: JC RSD3
INC DPTR
INC R7
CJNE R7,#100,RSD1
MOV SDZ3,#0CH ;超出上限
SJMP RSDRET
RSD3: MOV A,R7
MOV HEXB,A
ACALL HTDEC ;二進制到十進制轉換
MOV SDZ3,A
MOV SDZ4,A
MOV A,SDZ3
ANL A,#0F0H
SWAP A
JNZ RSD9
MOV A,#0AH
RSD9: MOV SDZ3,A
RSDRET: RET
;. . . . . . 采 樣 頻 率 處 理 . . . . . .
FEQCL: INC R1
MOV @R1,FEQH
INC R1
MOV @R1,FEQL
RET
;. . . . . . 數字濾波 . . . . . .
FQ5P1: SETB RS0
MOV Q1R5,Q1R0
MOV R3,#FEBQA
CF5P2: MOV R2,#FEBQ1
MOV A,R2
MOV R0,A
INC R2
INC R2
MOV A,R2
MOV R1,A
CF5P1: INC R0
INC R1
MOV A,@R0
CLR C
SUBB A,@R1
JNZ HOP1 ;比較高字節
INC R0
MOV A,@R0
CLR C
SUBB A,@R1
JNC YXCH ;比較低字節
MOV A,@R0
XCH A,@R1 ;小在前,低字節交換
MOV @R0,A
SJMP YXCH
HOP1: JNC NXCH
MOV A,@R0 ;小在前,高字節交換
XCH A,@R1
MOV @R0,A
INC R0
INC R1
MOV A,@R1 ;小在前,低字節交換
XCH A,@R0
MOV @R1,A
SJMP YXCH
NXCH: INC R0
INC R1
YXCH: MOV A,R1
CLR C
SUBB A,R3
JNZ CF5P1
CJNE R3,#FEBQ2,CF5P2
MOV R1,#FEBQ3
MOV A,@R1
MOV FEQH,A
INC R1
MOV A,@R1
MOV FEQL,A
CLR RS0
MOV Q1R0,Q1R5
RET
3．系統調試
儀器按原理圖裝配完畢，CF01的引腳盡可能短，以減小測量誤差。程序調試無誤后寫入IC01。溫度檢測儀無需調試即可工作；濕度檢測計需調試工作點，業余條件下可自行創造一封閉環境進行濕度標定，在25℃環境溫度下加濕，用高精度水銀套管干濕球計測量濕度值，使環境相對濕度在90%處時穩定一段時間，用數字頻率計測量IC02的3腳，調整W01值使輸出頻率為5870HZ；再將環境相對濕度調在30%處，微調W01使輸出頻率為7090HZ，反復多次上述過程即可完成標定工作。
八路溫度控制器
該檢控儀以巡檢方式對生產環境的空氣溫度、地溫、營養液溫度、育苗床溫度等因子進行檢測，并可根據設定值進行發布自動控制信號，控制溫度調控設備。采用標準機柜面板安裝結構；現場檢測傳感器為密閉探針式，信號線為單總線結構布線。
主要技術指標：
采用數字溫度傳感器，1-wire總線
測溫范圍：-55——+125℃
控溫范圍：現場溫度——+125℃
測溫精度：±0.5℃
測溫分辨率：12位(0.0625℃)
測溫速度：1S
溫電纜長度：不超過lOOM
供電電源：DC 12V，功率小于1W
通信接口：隔離型RS485方式
系統抗擾：硬件看門狗，溢出時間1.5S
報警輸出：面板8個LED(起動、停止)顯示
控制輸出：8路繼電器輸出(常開)，觸點容量3A／250V—AC
顯示方式：五位LED數碼管顯示，第一位LED顯示傳感器編號，后四位LED顯示檢測溫度，XXX．X℃(前三位、負溫度符號位，小數點后一位)
信號電纜：三芯屏蔽電纜
工作溫度：-5℃——+70℃
工作濕度：0~95％無凝結
外型尺寸：120×150×75mm
