神奇的視頻圖像存儲/播放模塊
神奇的視頻圖像存儲/播放模塊
神奇的視頻圖像存儲/放像模塊,是專門為可視門鈴,防盜報警器生產廠家\或者門禁保安系統配套的一種新穎電子模塊。
應用領域：
1。高檔可視門鈴
當客人按下門鈴按鈕時，系統自動記錄1幅客人的圖像，當主人回家后可以隨時調閱。主人發現門口有可疑人員時，可以手動錄像，便于公安部門取證。
2。自動錄像取證系統
在重要場合，配合防盜報警系統及人體紅外探測器或者微波人體探測器、振動傳感器,可實現出現警情時自動錄像多幅，有效取證。
3。超市防盜取證
一般超市已經安裝了視頻監控系統，只要加入我們開發的模塊，當出現可疑人員時，收銀員可以手動或者遙控進行拍照錄像，使竊賊或違章偷吃者,在圖象證據面前現了原形,無話可說。
產品1 迷你64幅黑白視頻圖像存儲/播放模塊 缺貨,停止郵購!

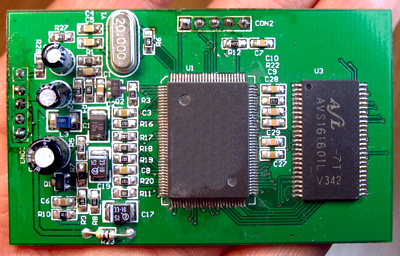

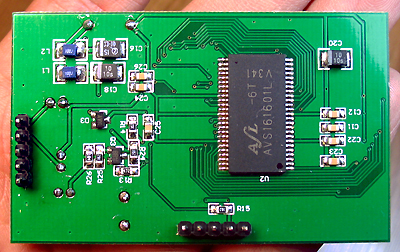

迷你64幅黑白視頻圖像存儲/放像模塊,是專門為可視門鈴,防盜報警器生產廠家或者門禁保安系統配套生產的一種新穎電子模塊.它采用微電腦CPU控制及圖象DSP處理技術，可循環存儲并查看64幅來訪者黑白照片資料（當拍攝第65幅照片時，會自動覆蓋并刪除原第1幅照片資料）。拍攝的照片在內置的圖象存儲IC中保存，無需額外的保存裝置。
模塊開發特別增設“影象移動偵測”功能,在攝象機焦距控制點發生物體或人體移動變化時,模塊會自動拍照存儲1幅圖象照片。模塊還具有時間日期顯示功能，只要將模塊串連接入攝像機和輸出到監視器中，自動在監視器圖像的下方顯示時間：“2006.07.26
.10:05” 的時間、日期字樣，并且在錄像時自動錄入時間，便于存檔查看。

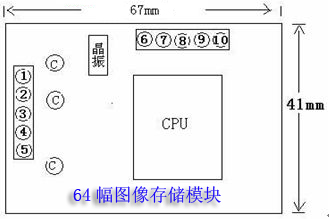

64幅數碼圖象存儲模塊引腳說明：
1、自動錄像控制端（設置為高電平后，每隔3秒自動錄像一次）
2、電源地
3、電源+5V
4、視頻輸入
5、視頻輸出
6、日期時間設置端（低電平觸發H、L、H）
7、錄象 （低電平觸發H、L、H）
8、放象\日期時間調節（低電平觸發H、L、H）
9、移動偵測 （該引腳接地時，移動偵測功能有效）
10、地
性能指標:
1.64幅圖象模塊外形尺寸:長67mm×寬41mm
2.引腳標準：雙排5針硬插針 間距2.54毫米
3.工作電壓/電流：直流5伏/100毫安
4.存儲圖像規格：黑白 352×288 線的圖像
5.存儲容量：循環存儲64幅，自動覆蓋最早的圖像，圖像黑匣子功能
6.視頻輸入：PAL/NTSC （連接攝象機視頻信號 彩色/黑白）
7.視頻輸出： PAL/NTSC （可接監視器或電視只能顯示黑白圖像）
8.圖像記錄方式為RAM模式，斷電圖像會丟失
9.工作溫度：－10～60度 可以24小時連續工作

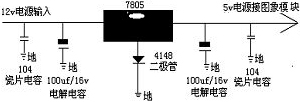

64幅數碼圖象存儲模塊電源典型電路：
產品2：彩色16幅高分辨率圖像存儲模塊 缺貨停止郵購!

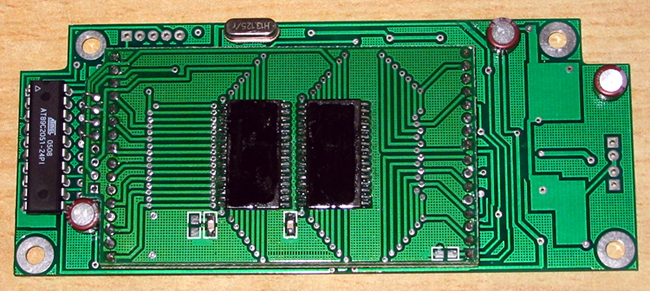

一、 視頻圖像存儲（凍結、訪客留影拍照）模塊
1、 輸入：PAL制彩色復合視頻信號或黑白視頻信號（如：攝像頭的輸出）。
2、 輸出：PAL制視頻信號或存儲的圖像（有按鍵選擇），可接監視器或電視機。
3、 控制信號電平：低電平觸發。
4、 存儲容量：16幅彩色圖像。
5、 清晰度： 720*420線PAL制。
6、 工作電壓：5V/100毫安 （電壓極性不可以接錯！需要470UF的濾波電容）
7、 尺寸： 115mm×49mm×10mm（長*寬*厚）
使用說明：
本模塊應串接在輸入和輸出之間，如圖1所示，串接在攝像頭和監視器之間。這時監視器顯示的是攝像頭所監視得活動畫面，與正常應用一樣。
本模塊設有2個鍵；一個為“存儲”鍵，按下“存儲”鍵時，就將此時此刻的畫面存儲下來，同時畫面定格1秒鐘左右，然后恢復為活動畫面，存儲方式為循環方式，可存儲16幅彩色畫面。另一個為“回放”鍵，每按一下“回放”鍵顯示一幅已存儲的圖像，按順序輪流調出已存儲的圖像，循環反復。在回放狀態下，按下“存儲”鍵，返回活動畫面�！按鎯Α辨I和“回放”鍵可以手動控制也可以自動控制，當作為自動控制時它是與其它自動控制電路的接口，低電平觸發。
二、 用途
1、可視對講系統：可以將來客的圖像記錄存儲，以備主人查看。可用于現有的可視對講系 統升級改造。
2、周界監控系統：可以在報警的同時記錄下入侵者的圖像�？梢栽谝恍﹫龊咸娲浵駲C(jī) ，節省成本。
3、家用報警系統：可以與現有的家庭報警器配合使用，增加一個攝像頭，就可在報警的 同時記錄此時此刻的現場圖像，為用戶提供圖像資料。
4、停車場管理系統：可以與裝設在停車場出入口的攝像機及地感線圈配合，一旦有汽車進入（或駛出）時，就可以將車牌和車型捕捉存儲，以便保安辨認。有利于提高系統的性能，降低成本。
5、視頻儀器設備：可與視頻醫療儀器或生產線用視頻檢測儀器配合使用，用于存儲所需的圖像。
6、視頻圖像信號源：可做視頻圖像信號源，應用在生產線的每個工位，減輕企業購買儀器的費用。
7、監控拍照錄放器：是中小型監控報警系統取代硬盤錄像機的理想換代產品，可用于防范出租車、中小巴士、私家車、長途汽車等機動車輛防盜防劫需要。
8、其它場合：需要暫時存儲圖像的應用場合。
