適合FPV飛行的萬能OSD模塊

   這里我們介紹一款萬能型的OSD模塊，OSD就是字符疊加的意思，可以在視頻信號上加入其他信息，可以顯示飛行器的各種參數，如高度、速度、方向、經緯度信息、離起飛點的距離、實時電壓、電流或者電池電量等信息。

    這款OSD模塊最大的優點就是完全獨立，自帶GPS模塊不依賴其他系統，不管載機上有沒有飛控都能正常運行，安裝時只要接入3S～4S電壓即可。

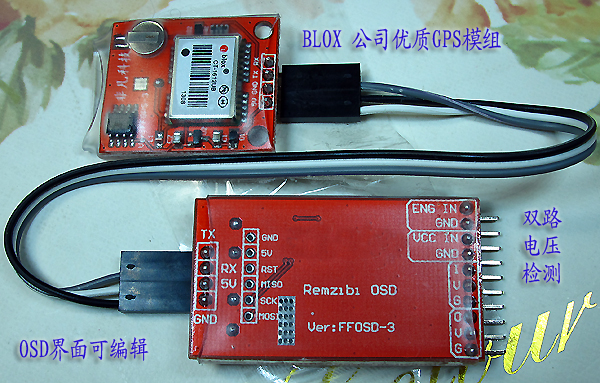

萬能型帶氣壓計的OSD模塊 每套160元 產品清單如下：

1、OSD模塊一個
2、GPS模塊一個
3、杜幫線10根

性能參數：

1、OSD模塊大小：47*26*8毫米
2、模塊重量：20克（含GPS模塊）
3、工作電壓：7～16.8V （支持3S 4S電池）
4、工作電流：小于100毫安（12V）
5、雙路電壓檢測范圍：0～16.8V/0～30V
6、視頻輸出：NTSC或PAL
7、OSD信息全中文提示，顯示內容可以設置開啟或者關閉
8、OSD內容設置可以免電腦快速設置（S1版本）
9、最新版采用高效開關電源，杜絕發熱！
10、全傻瓜使用，衛星大于6顆自動設置家

使用方法：

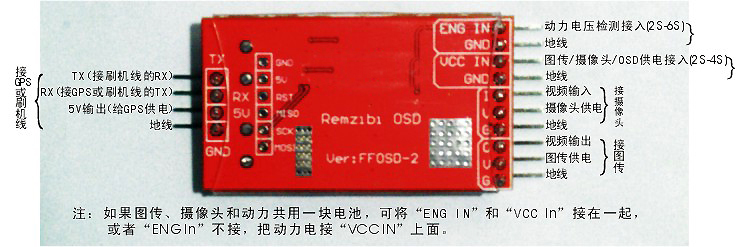

    OSD模塊使用時只需要連接4根線，VCC IN接3S電池的正極，GND接電池的負極，I接攝像頭的視頻輸出，O接圖傳的視頻輸入即可。OSD模塊、圖傳和攝像頭連接時需要注意相互的電壓匹配（接4S要考慮圖傳是否支持，攝像頭是5V供電的話不能接3S的正極�。┖偷鼐�共地。

使用范圍：

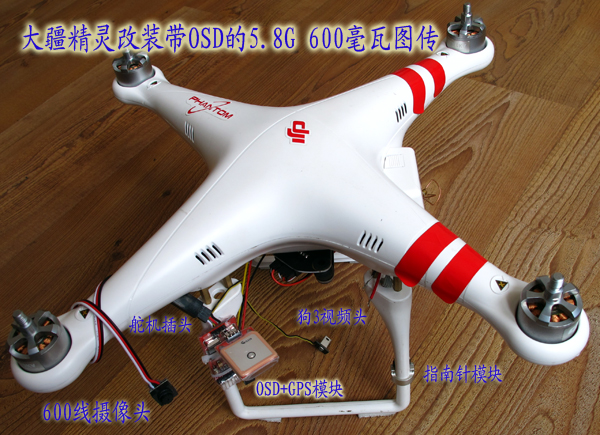

    很多飛行器都可以加裝這套OSD圖傳系統，例如多軸飛行器、大直機、固定翼等等。大疆的精靈四軸飛行器是一款非常成功的產品，銷量占到全球航拍飛行器的一半市場份額，其中精靈1分為2.4G遙控和帶相機的5.8G遙控。

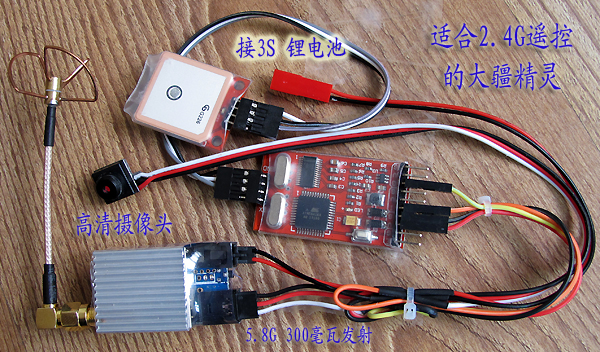

方案1：OSD模塊配合5.8G 300毫瓦的發射機

這套5.8G 300毫瓦的圖傳適合2.4G的遙控的精靈，空中能傳輸500米左右，加裝也非常容易，全部重量只有58克，耗電在12V時只有300毫安，基本不影響飛行器性能。

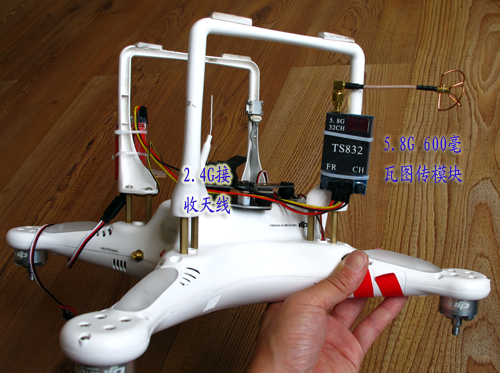

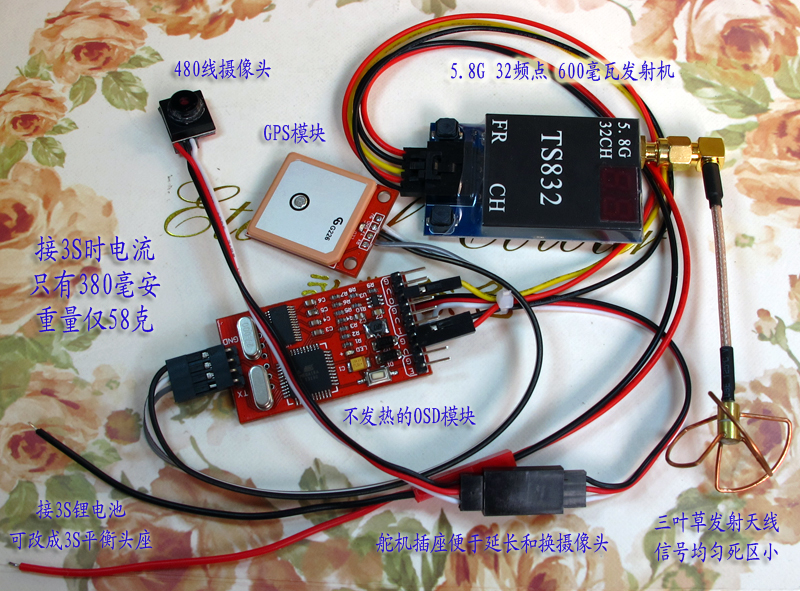

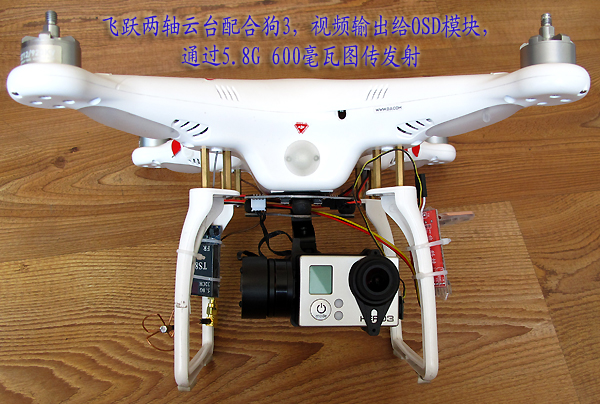

方案2：OSD模塊配合5.8G 600毫瓦的發射機

這套5.8G 500毫瓦的圖傳適合2.4G的遙控的精靈，空中能傳輸大于1公里，加裝也非常容易，全部重量只有58克，耗電在12V時只有380毫安，基本不影響飛行器性能。

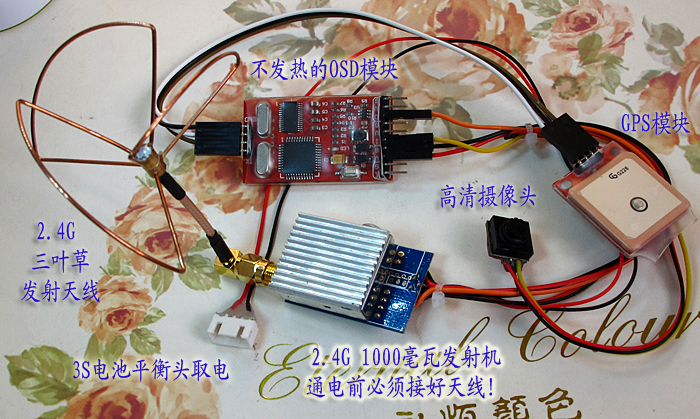

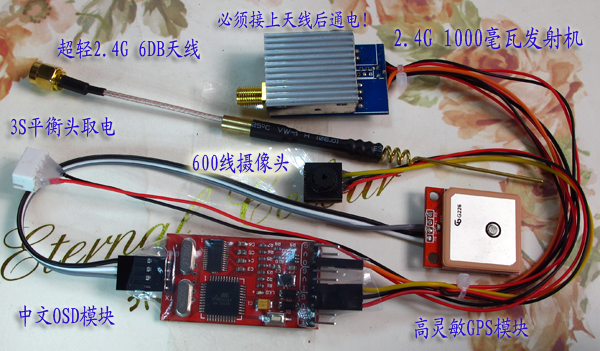

方案3：OSD模塊配合2.4G 1000毫瓦的發射機

    這套2.4G 1000毫瓦的圖傳適合5.8G的遙控的精靈FC40（帶WI-FI攝像頭，手機接收），空中能傳輸大于1公里（1W功率應該能達到4公里傳輸距離，用于精靈時可以減小發射模塊功率到500毫瓦左右，可以大大減輕發熱，減少耗電降低干擾其他設備的可能)，加裝也非常容易，全部重量只有52克，耗電在12V時只有380毫安，基本不影響飛行器性能。

地面端方案：

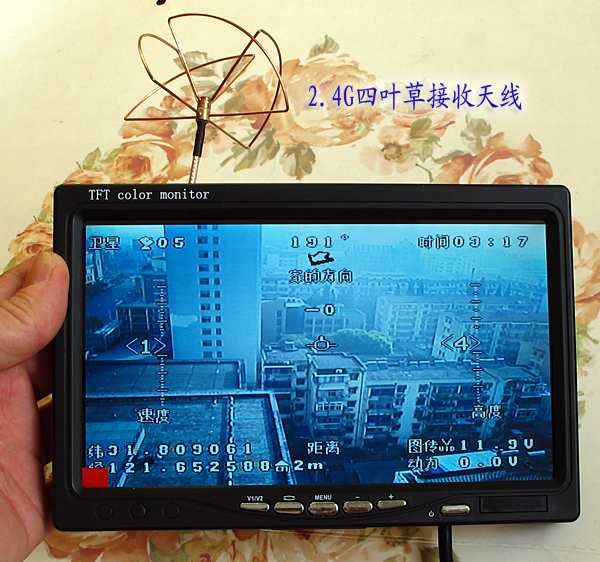

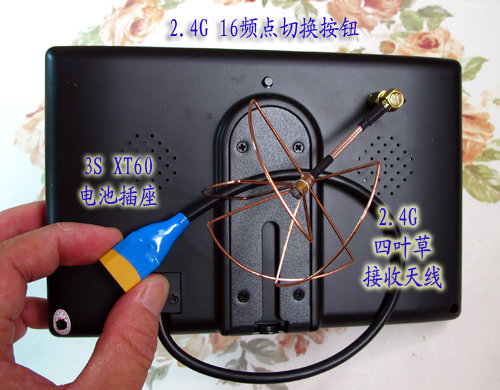

    地面端我們推薦選用7寸高亮度的帶5.8G接收的顯示器，再配上支架可以方便固定在遙控器的提把上，專用的深腔型遮光罩即使在強烈陽光下也能輕松使用了

大疆 哪吒NAZA飛控專用OSD加裝模塊 198元一套

    大疆的NAZA飛控在多軸領域無疑是非常成功的，V2飛控加裝MINI OSD模塊后就能把GPS數據疊加到視頻信號上（V1飛控需要加上PMU模塊）但是大疆的產品都是比較昂貴的，僅僅一個MINI OSD模塊就要399元，而且大疆的OSD模塊不能顯示經緯度信息，導致憑錄像都無法找到飛丟的飛機。

    我們專門針對龐大的使用NAZA飛控（如銷路極大的精靈）的客戶群推出了這款NAZA飛控專用OSD加裝模塊，成功破解了大疆飛控的核心數據，讀取NAZA的電子羅盤和GPS的數據，即使飛行器靜止在空中也能準確顯示回家方向。氣壓計使用高度數據更加精確。

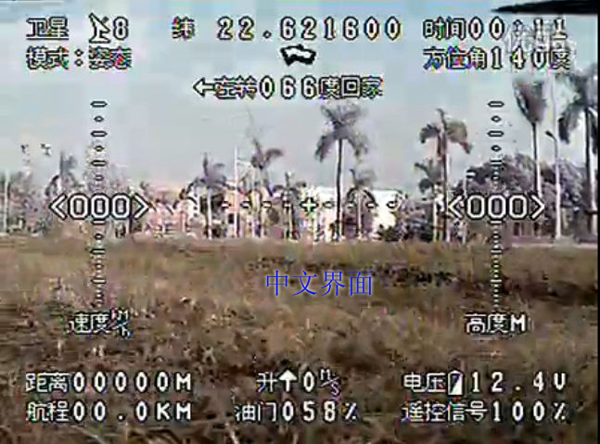

    我們這款專用OSD還有三種界面可選，1.中文界面（下圖就是錄像截圖）

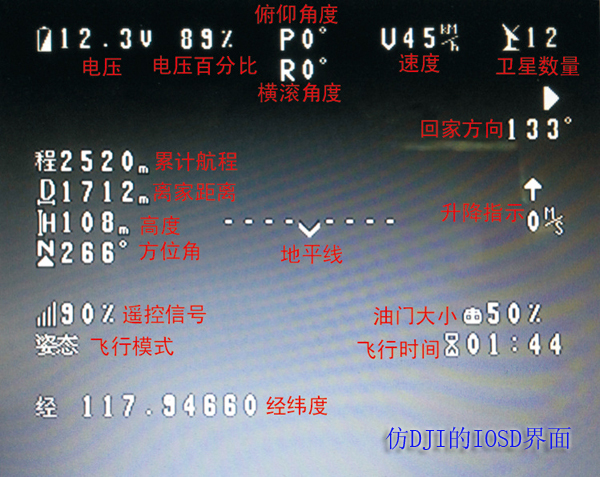

2.仿DJI的IOSD界面

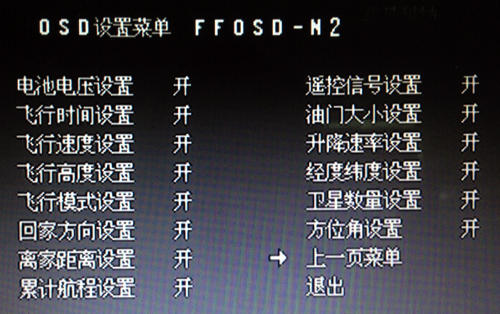

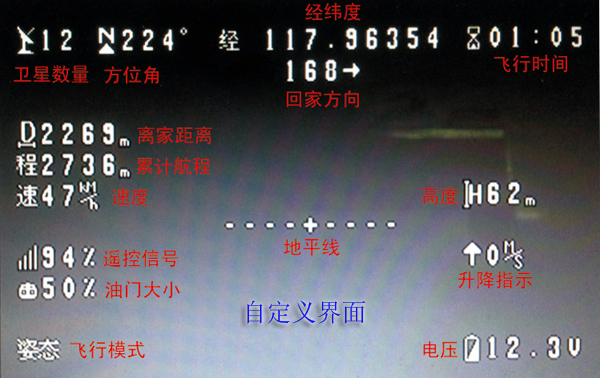

3.自定義界面。自定義界面可以設置每個參數在屏幕上的任意位置 （三種界面都可開啟或關閉各項數據顯示）

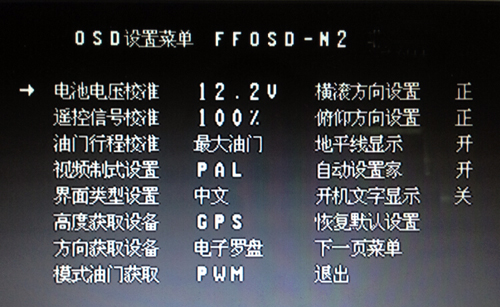

電池電壓校準，先用其它設備測出電池的真實電壓，如萬用表或者BB響，進入電池電壓校準將其設置成測得的電壓退出即可

以下為N2的功能，其它OSD無此功能

1.遙控信號校準，將遙控接收機的RSSI與OSD的RSSI端(遙控信號檢測線)連接，然后將遙控器盡量的靠近接收機(使其信號在最好的情況下)，進入遙控信號校準，然后保存退出即可。如果提示失敗說明RSSI沒有正常連接，或者遙控信號不是處于最好的狀態

2.油門行程校準，OSD上的油門大小檢測線與飛控的T端口連接（PWM連接方式），如果是PPM單線連接的話就接到飛控的X2端口上，然后在N2的設置界面將“模式油門獲取”設置成“PPM”即可，并保證遙控接收機與飛控的連接正常。先校準最大油門，先將遙控器的油門通道打到最大，然后進入OSD的油門行程校準，選擇“最大油門”，然后保存，如果提示失敗，說明油門通道沒有正確連接或遙控的油門沒有打到最大。。。。接下來校準最小油門，將遙控器的油門通道打到最小，然后進入OSD的油門行程校準，選擇“最小油門”，保存，如果提示失敗，說明油門通道沒有正確連接或遙控的油門沒有打到最小

地平線的正確使用
1.將N2上面的F1和F2分別和NAZA的F1和F2連接。

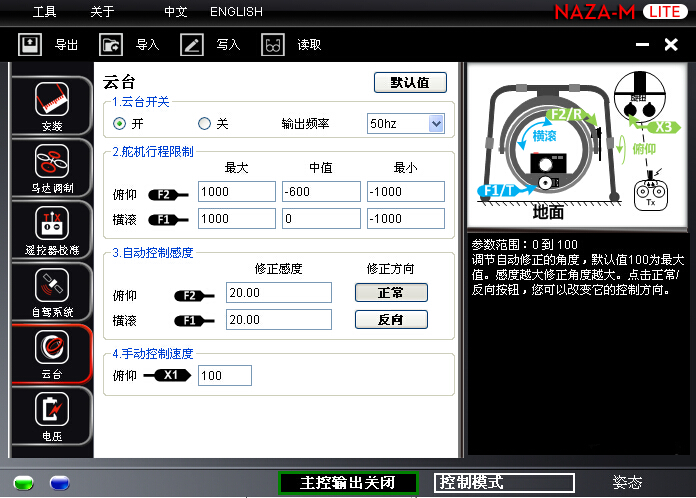

2.進入NAZA的調參軟件，把云臺選項頁面設置成如下圖顯示的參數

    地平線橫滾方向設置，如果地平線的橫滾方向反了，就將“自動控制感度”里面的“橫滾”設置成反向即可（也可以將OSD的設置菜單中選擇“橫滾方向設置”，然后設置成反即可）。地平線的俯仰方向設置同上。

    地平線中點值設置，如果飛控放平了，但地平線不在中心點，就將“舵機行程限制”里面的“中值”進行微調，直到地平線在中點值。

    橫滾角度微調，如果將飛控向左或向右傾斜一定角度，但是地平線橫滾變化比較小，就將“自動控制感度”里面的“修正感度”進入微調即可。俯仰角度微調同上。

如果還有沒弄明白的請參照下面的視頻教程

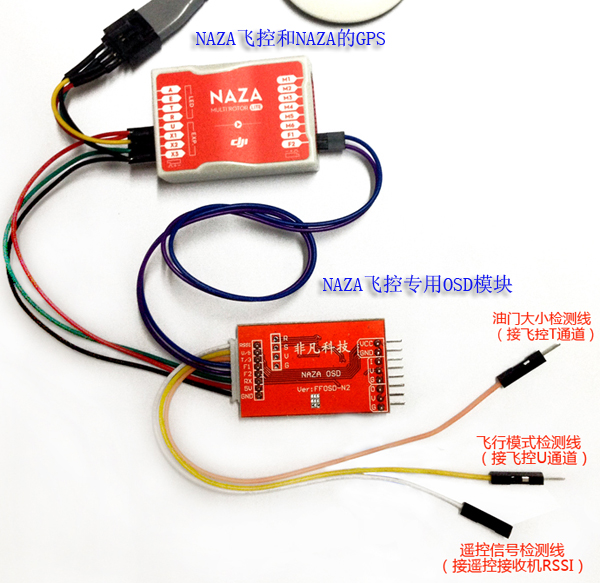

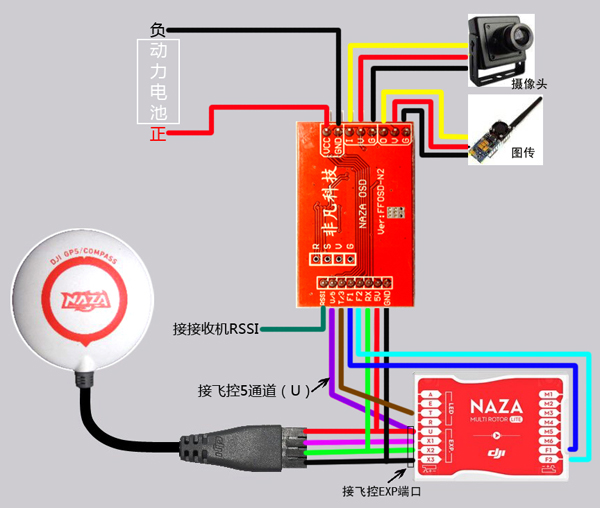

    上圖是遙控接收機PWM連接飛控的(一個通道一根信號線)，如果是PPM連接飛控的(所有通道通過一根信號線)，就只需要把油門大小檢測線連接到飛控的X2端口，然后在N2的設置界面將“模式油門獲取”設置成“PPM”即可，然后飛行模式檢測線空著不接(即：一根信號線可以同時獲取油門大小和飛行模式了)。
