八路LED跑馬燈實驗
現在讓我們開始做第一個實驗：八路發光二極管輪流點亮的實驗，也就是通常所說的跑馬燈實驗，首先讓我們來完成必須的硬件部分，我們需要焊接上8個發光二極管和8個限流電阻，可以參考下面的原理圖和實物圖像進行操作，需要注意的是LED是有極性的，引腳長的為正極，引腳短的為負極，負極和電阻一側連接，如果接錯那么相應的那一路可能在實驗中不會點亮了，在焊接前要看仔細哦～～～
下面我們來完成軟件編程設計，這里我們沒有采用高深的編程技巧，而是用了最笨、最直接的向端口送數的辦法來實現，一來程序比較簡單，沒必要玩深沉，而且初學者看起來直觀易懂。
ORG 0000H
START:MOV P1,#01111111B；最下面的LED點亮
LCALL DELAY；延時1秒
MOV P1,#10111111B；最下面第二個的LED點亮
LCALL DELAY；延時1秒
MOV P1,#11011111B；最下面第三個的LED點亮 （以下省略）
LCALL DELAY
MOV P1,#11101111B
LCALL DELAY
MOV P1,#11110111B
LCALL DELAY
MOV P1,#11111011B
LCALL DELAY
MOV P1,#11111101B
LCALL DELAY
MOV P1,#11111110B
LCALL DELAY
MOV P1,#11111111B;完成第一次循環點亮,延時約0.25秒
AJMP START;反復循環
;延時子程序，12M晶振延時約250毫秒
DELAY:
MOV R4,#2
L3: MOV R2 ,#250
L1: MOV R3 ,#250
L2: DJNZ R3 ,L2
DJNZ R2 ,L1
DJNZ R4 ,L3
RET
END
點擊這里可以下載單片機實驗開發板配套的程序。

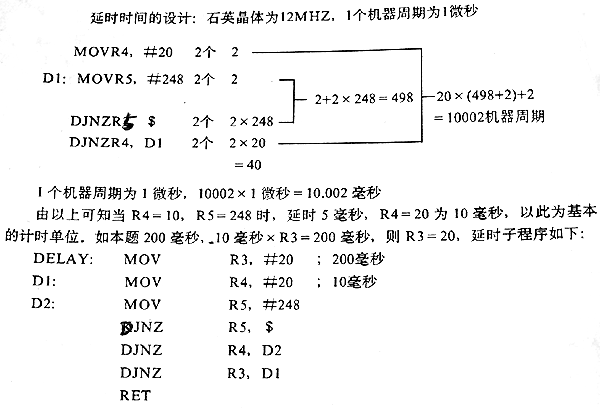

如何精確計算延時子程序的執行時間？
匯編語言的一大優勢就是能夠精確控制程序的執行時間，這在編寫一些對時序要求嚴格的外圍器件驅動時由為重要！
下一篇文章：LED數碼管動態驅動
