今年雙11很幸運地花了1444元搶到一臺精靈1，因?yàn)榫`1的載重和續航時間都不太強，所以考慮專門用來FPV，好啦，現在就開工改造！

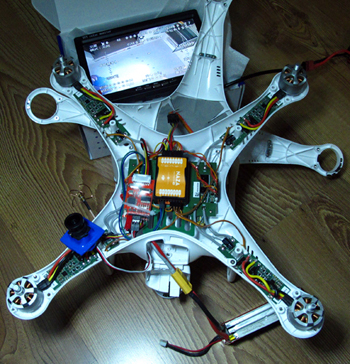

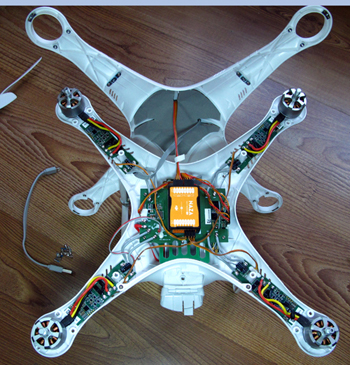

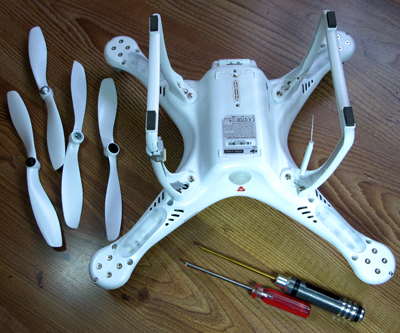

準備好2.0的內六軸起子和小十字起子，旋松12顆螺絲就能打開上蓋了。哇！1444元的機器居然用了1999元的NAZA V2飛控，人品爆發了！

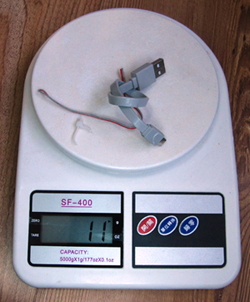

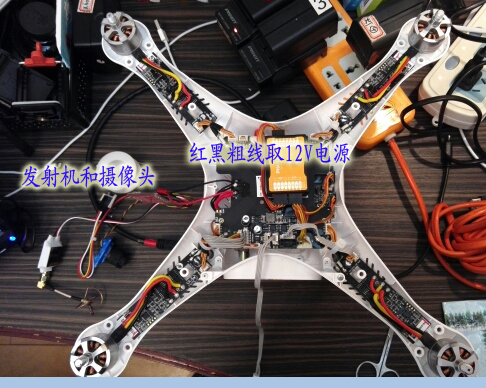

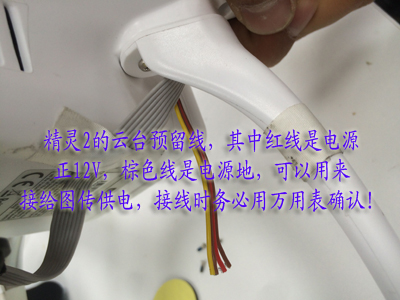

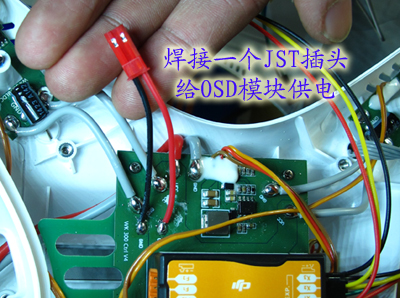

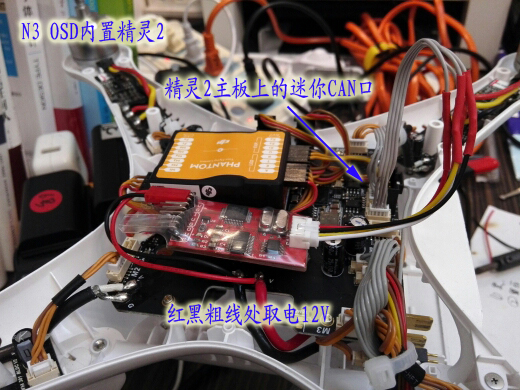

USB調參線啥的可以精簡掉，也有11克重量耶～。在原來圖傳輸出線的位置（能輸出12V，標有GND和VCC字樣）焊接一個JST的插頭，準備給OSD和圖傳模塊供電。

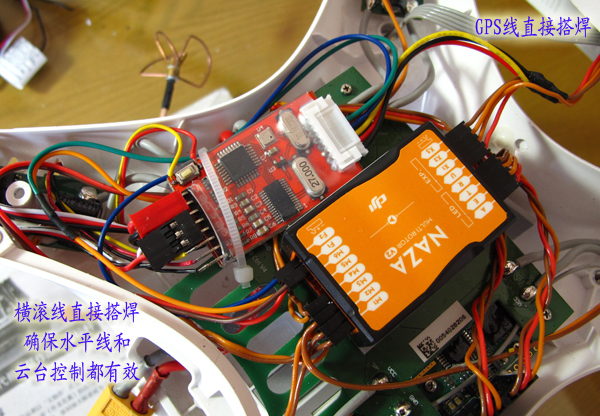

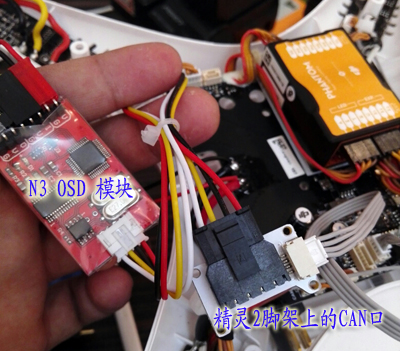

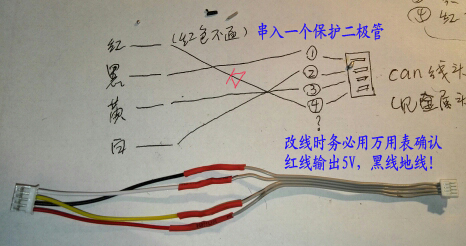

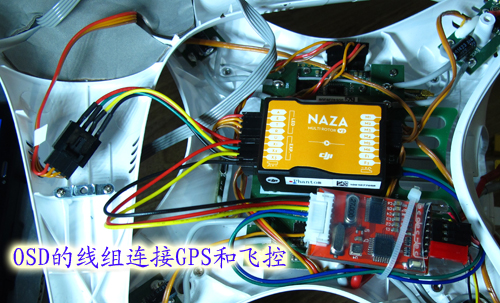

把OSD模塊用尼龍?jiān)鷰Ч潭�，方便牢固。OSD模塊配了GPS專用的轉接線，連接很方便，如果連接好后發現OSD或者飛機本身檢測不到GPS信號的話說明OSD配的接插件可能存在接觸不良，最簡單的方法就是直接焊接飛線（用原配的GPS接插件），還能輕5克哦～，順便說下精靈GPS接到OSD模塊三根線的含義，紅線是正5V，黑線是地線給OSD模塊供電，黃線是GPS數據線（需要很強的研發力量才能破解哦）這版OSD模塊還支持接收機信號強度、飛行模式、油門檢測，但是新版精靈1的接收機是SBUS模式的，不支持所以不接，OSD模塊的地平線功能還是支持的，插接到V2的F1、F2即可，其實就是云臺控制輸出。

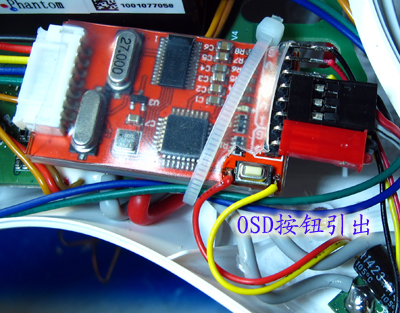

OSD模塊上的按鈕我用引線引出固定在腳架上，主要功能是衛星顆數比較多時按一下設置家（起飛點），其實OSD模塊通電后當衛星顆數大于6顆后會自動設置家，按鈕還能用于OSD界面調參。

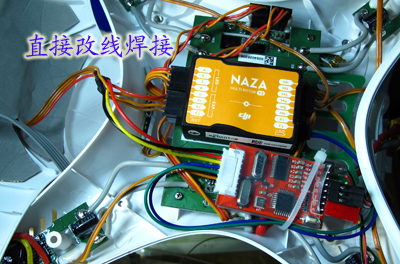

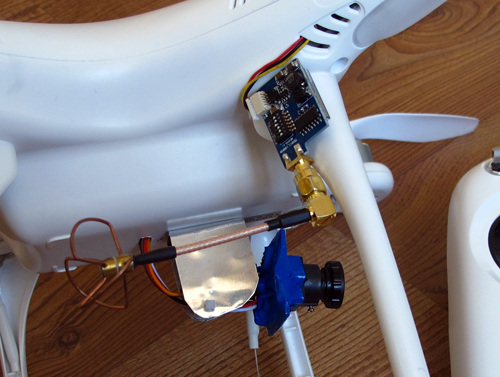

我用一個舵機來控制攝像頭的橫滾，這樣可以讓攝像頭拍攝到的圖像盡量水平，V2飛控的F2就是橫滾輸出，能自動驅動舵機保持水平，因?yàn)槲疫€希望OSD的水平線也有效，所以我是直接搭焊的，完全沒問題。

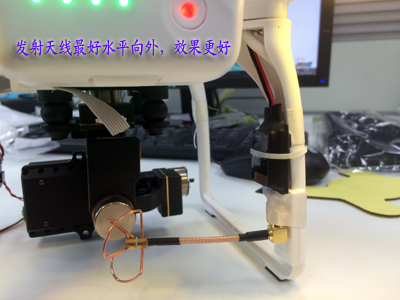

攝像頭還是選擇700線高清的板機效果最好，畫面清晰色彩艷麗，就算夜景飛行拍拍夜景效果也是杠杠的。圖傳我選擇5.8G 200毫瓦的超輕發射機，支持32個發射頻點，配合三葉草天線，空中距離大于500米，對于精靈來說足夠啦，發射機用10毫米寬的3M膠可以很好固定，連扎帶都不用捆。

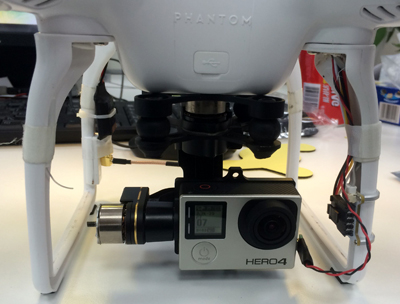

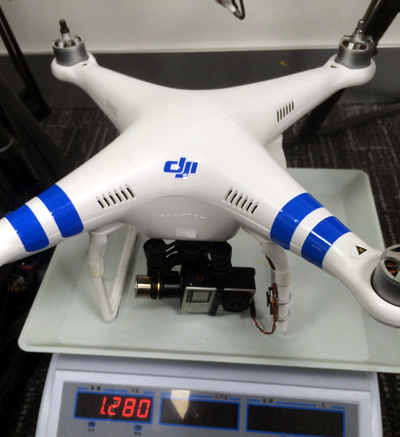

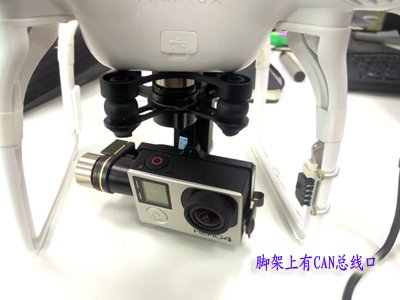

如果客戶主要是用來航拍錄像的，可以考慮加裝超輕的兩軸無刷云臺，用GOPRO3 運動相機的視頻輸出直接給OSD，可以不用攝像頭,上圖用原廠2200電池，起飛重量為1055克，能連續飛行8分鐘以上，10.5V降落。

200毫瓦圖傳一般情況大致能傳輸500米左右，在環境良好的情況下也能傳輸很遠,以下是精靈實測1200米視頻。

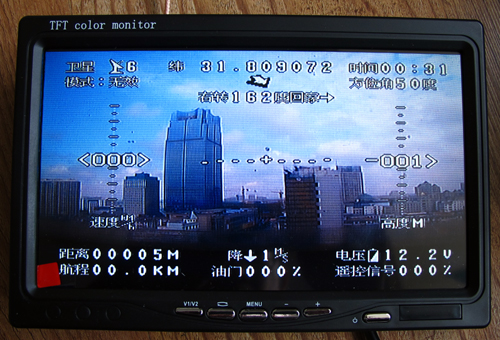

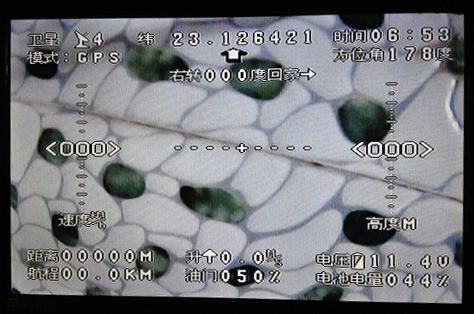

這款專用OSD還有三種界面可選，1.中文界面（如下圖，好看又直觀）2.仿DJI的IOSD界面 3.自定義界面。自定義界面可以設置每個參數在屏幕上的任意位置

（三種界面都可開啟或關閉各項數據顯示）

電池電壓校準，先用萬用表測出電池的真實電壓，進入電池電壓校準將其設置成測得的電壓退出即可

地平線功能的正確使用：

1.將OSD模塊上的2芯插件分別和NAZA的F1和F2連接。
2.進入NAZA的調參軟件，把云臺選項頁面設置成如下圖顯示的參數

地平線橫滾方向設置，如果地平線的橫滾方向反了，就將修正方向設置成反向即可，如果地平線不水平，對中值數據就行修改即可。俯仰方向設置同上。

地平線中點值設置，如果飛控放平了，但地平線不在中心點，就將“舵機行程限制”里面的“中值”進行微調，直到地平線在中點值。

橫滾角度微調，如果將飛控向左或向右傾斜一定角度，但是地平線橫滾變化比較小，就將“自動控制感度”里面的“修正感度”進入微調即可。俯仰角度微調同上。

OSD模塊可以直接連接12V供電的攝像頭和圖傳模塊，圖傳如果希望功率更大些可以換5.8G 600毫瓦的發射機。

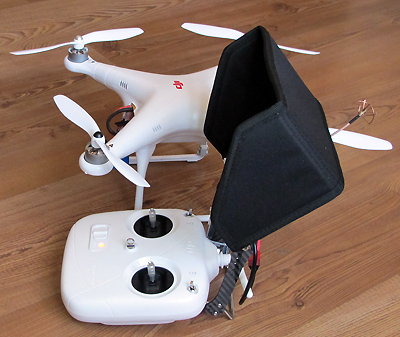

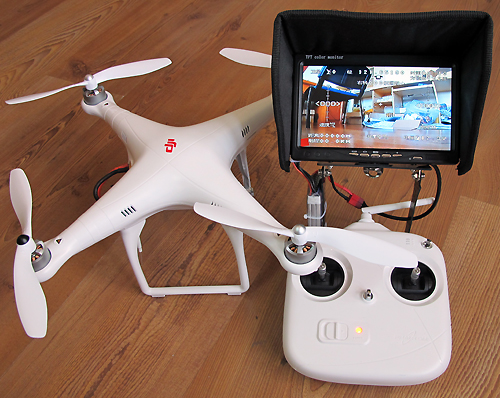

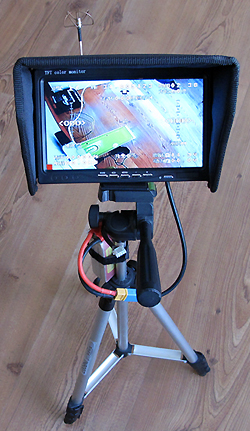

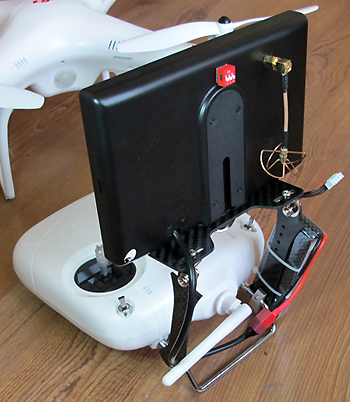

對于地面接收端來說，選擇7寸帶5.8G接收機的顯示器是比較好的方案，可以用相機的三腳架或者用專用的碳纖支架固定在遙控器上，配合專業深腔型遮光罩在陽光下也能正常使用。顯示器的電池固定在遙控器上調節重心，一般3S 1500動力電池也能連續使用30分鐘以上。
