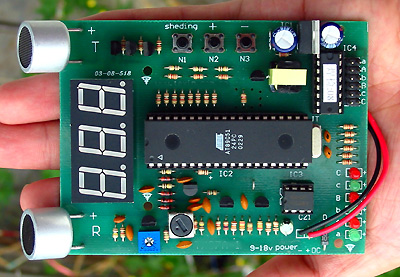

超聲波智能測距A模塊
超聲波測距是基于超聲波發射原理，在1秒內發出數個超聲波，然后接收它的回波，由于聲波在空氣中的傳送速度較慢，利用發、收過程中產生的時間差，就可以計算出前方物體離電路的實際距離。
本產品程序中加入了三段距離的檢測功能，這樣，在物體離電路的距離達到某數值時，電路會輸出控制信號，并可以驅動外部負載，所以電路可以被應用于自動門，液位檢測，數量統計，安防產品，機器人傳感等場合。
電路的輸入電壓：9-15V，極限值7-18V，只是在15V以上時，由于穩壓器7805上的壓差較大，發熱量大些，并不妨礙電路正常工作。
電路的工作電流見下表，供參考：
| 輸入電壓 |
工作電流 |
將顯示去掉的工作電流 |
| 8V |
40mA |
24
mA |
| 12V |
45
mA |
28
mA |
| 15V |
48
mA |
31
mA |
| 18V |
50
mA |
34
mA |
功能設定過程：
一、 盲區設定：按一下“sheding”顯示“□□□”之后轉為數字0.10，即目前盲區為0.1米，按動“+”增加到所需的盲區距離，一般不用改動，盲區即為某距離內不識別物體的區域，在某些環境中很有作用；
二、 近距離設定：再按一下“sheding”，顯示“AAA”之后轉為數字，可按“+”“－”設定近距離檢測數值，單位：米，最小距離0.1米；
三、 中距離設定：再按一下“sheding”顯示“BBB”之后轉為數字，可按“+”“－”設定中距離檢測數值，單位：米，最小距離0.1米；
四、 遠距離設定：再按動“sheding”顯示“CCC”
之后轉為數字，可按“+”“－”設定遠距離檢測數值，單位：米，最大距離9.99米；
五、 輸出延時設定：本電路給出了一組定時器電路，在動作后，可延時一段時間，以方便用戶使用，在完成距離設定后，再按一下“sheding”顯示“－－－”之后轉為數字，這時，可按“+”“－”設定時間，單位：秒，最長延時為999秒；
注意：
1、 功能設定一旦進入，不能直接退出，只能連續按“sheding”鍵回到正常顯示狀態，電路方開始正常工作；
2、 進行距離設定時，必須遵循“近〈 中〈 遠”的原則，否則電路會拒絕設定；
3、 最遠距離“CCC”出廠時均被設定為9.99米，此距離作為最遠距離段的檢測，同時，也會影響到整個電路的檢測靈敏度，即最大距離，當其被設定為2米時，最大顯示距離只能到3米左右，不會到9米左右，這是電路內部設定的抗干擾措施，在電路中設置有外部存儲器和看門狗電路，可以保證設置后的數據保持和防止電路出現檢測異常。
應用技巧：
由于本電路的靈敏度很高，且易受周圍，尤其是檢測目標附近的物體影響會造成聲波反射，使電路檢測數值不正確，這時可用以下兩種方法解決：
一、 調整電路探頭的方向，使其正對被檢測物體；
二、 調整靈敏度，在電路上有一只藍色的可調電位器，將其順時針調靈敏度降低，逆時針調靈敏度升高，將靈敏度降低會有很大的效果，它會降低周圍物體的反射能量，但同時會帶來最大檢測距離降低的后果，電路在檢測不到信號時，會顯示NO。
輸出電路
針對三段距離的檢測，本電路給出了三組共六個輸出端子，每一組有2個狀態相反的輸出，可滿足大多數用戶的需要，每組輸出可驅動200mA，電路內部已接有續流二極管，可直推繼電器。
輸出電路的示意圖見下圖，采用ULN2003A專用驅動集成電路：
電壓：9-18V 板上有三個設定鍵：“+”：按一下為增加，按動則連續增加。“-”：按一下為減少，按動則連續減少。
“設定”：
1、 按一下顯示“口”之后為數字。盲區設定，電路在盲區內不動作；當要求近距離不動作時, 則可將其設定為盲區。
2、 再按一下顯示“A”，之后為數字。近距離設定：當檢測距離小于該設定時，有輸出信號。
3、 再按一下顯示“B”，之后為數字。中距離設定當檢測距離小于該設定時，有輸出信號。
4、 再按一下顯示“C”，之后為數字。遠距離設定當檢測距離小于該設定時，有輸出信號。
5、 再按一下顯示“……”之后為數字。輸出延時設定，單位秒，初始狀態為“0”秒。
6、 再按一下正常測距，并顯示實際距離。注意： 距離設定時，必須遵循“近<中<遠”的原則.
